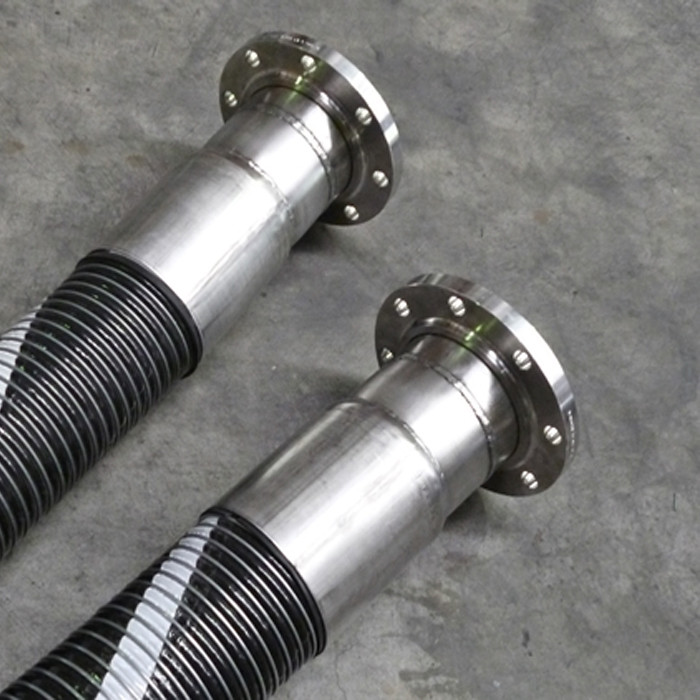

Высокий шланг EN13766 масла STS давления аттестовал гибкий составной провод стали шланга
Описание
Надежные системы транспортировки ключевое положение в превращаясь плавая технологии ДОЛГОТЫ. Мульти-составной шланг STS может доказать быть надежным и рентабельным решением. TNO, голландская научно-исследовательская организация контракта, исполнило обширную тестовую программу на мульти-составном шланге Gutteling B.V. для корабля - - передачи ДОЛГОТЫ корабля (STS). Оно приводил в квалификации шланга в соответствии к EN1474-part 2.
Составной шланг STS первый продукт который был квалифицирован в соответствии с этим новым интернационально принятым стандартом. Тестовая программа была выполнена в близком сотрудничестве с Gutteling B.V., EXMAR и DNV. Она сфокусировала на механическом и поведении потока на окружающих и криогенных эксплуатационных режимах. Свыше EN1474-requirements, выполнена многоуровневая программа теста, больше образцов испытаны и более весьма комбинации нагрузки приложены. Цель была обеспечить набор данных который включает квалификацию системы транспортировки в соответствии с EN1474-part 3.
Спецификации
| Материал |
PTFE, гальванизированный стальной провод, PVC покрыло ткань полиэстера |
| Название продукта |
Высокий шланг EN13766 масла STS давления аттестовал гибкую составную сталь Wirer шланга |
| Размер |
DF-CH80 |
| Внутренний провод |
Нержавеющая сталь 316 |
| Подкладка |
Полиамид |
| Туша |
Ткани полиамида, полиэстровые пленки |
| Наружный провод |
Нержавеющая сталь 316 |
| Давление деятельности |
бар 10 к бару 21 |
| Максимальная длина |
40 метров |
| Образец |
Доступный |
| Срок поставки |
Нормально 3-5 дней |
| Модель |
Размеры |
Давление деятельности |
Фактор безопасности |
Радиус загиба |
Вес |
Длина |
| Составной |
[mm] |
[дюйм] |
[бар] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4» |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2» |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Различные размеры можно подгонять согласно требованиям. |
Особенности
1. Полно уступчивый с EN13765 & 13766.
2. очень гибкий и небольшой радиус загиба.
3. химическое сопротивление масла.
4. соединение нержавеющей стали/HDG/служит фланцем опционный.
Применения
●Корабл-к-корабль и корабл-к-берег
●Передача большей части ДОЛГОТЫ
●ДОЛГОТА bunkering
●Также соответствующий для очередей возврата пара
●Нефтяной танкер
Преимущества
Собрания шланга
Должный к часто опасной перевозке использовал ее рекомендует что составной шланг должен только быть использован с как следует фиксированными штуцерами. Составные шланги нормально приспособлены методом взбитым проводом или внешним гофрируют. Все шланги имеют 6 до 1 фактора безопасности.
Испытывать
Все собрания шланга должны быть давлением испытанным гидростатически до полтора времен максимум порекомендовал давление работы и электрически испытанный для того чтобы подтвердить непрерывность в:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, 8031:2009 ISO EN, ISO 1402 EN

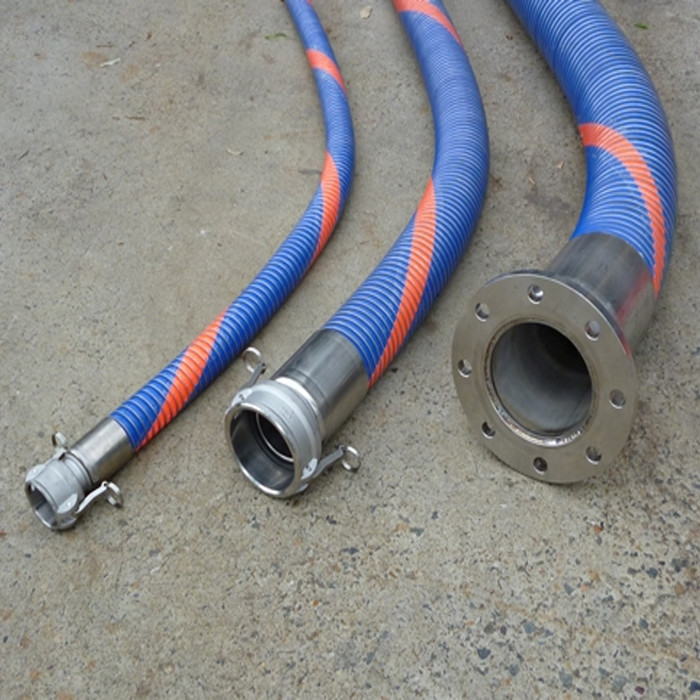

Штуцеры
Широкий диапазон штуцеров можно поставить как Camlocks, привинченные штуцеры, служит фланцем etc.
Материальные штуцеры - нержавеющая сталь, алюминий, таможня.
