Срок службы трением высокой энергии абсорбции обвайзера ролика резиновый низким трением длинный
Роликовые крылья — это механические морские крылья и компоненты управления судном, разработанные для применений, где судам требуется как защита от ударов, так и контролируемое направленное движение относительно неподвижных морских конструкций.
Описание

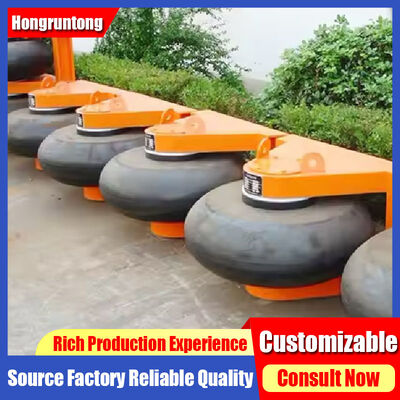

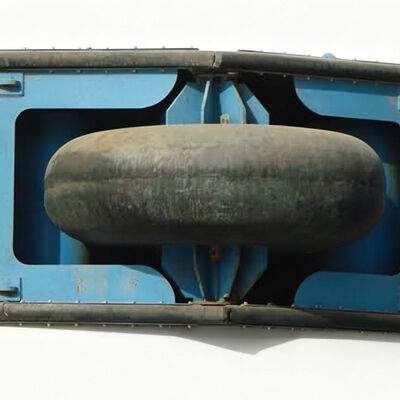

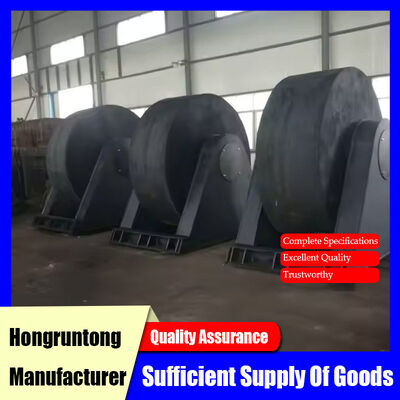

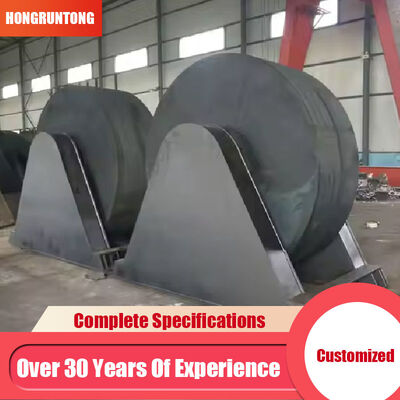

В отличие от обычных систем стационарных крыльев, которые в основном поглощают энергию контакта за счет сжатия резины, роликовое крыло включает в себя цилиндрический резиновый ролик, установленный на стальном валу и опорной конструкции. Когда корпус судна соприкасается с катком, цилиндрический корпус вращается вокруг своей оси, позволяя преобразовать относительное движение судна в управляемое перекатывание. Этот принцип работы снижает трение скольжения на контактной поверхности, одновременно передавая приложенную нагрузку через ролик, вал, подшипниковый узел и опорную раму на защищаемую конструкцию.
Корпус ролика обычно изготавливается из высокопрочной морской резины, обеспечивающей упругую деформацию, стойкость к истиранию, усталостную прочность и устойчивость к воздействию окружающей среды. Резиновая смесь должна сохранять соответствующие механические свойства при многократном сжатии и вращении, сохраняя при этом способность работать в условиях воздействия морской среды, брызг морской воды, влажности, ультрафиолетового излучения и колебаний температуры.
Внутренний вал обеспечивает основную опору вращения ролика и передает механические силы на опорную конструкцию. В зависимости от конфигурации системы в систему входят подшипники или втулки для поддержания контролируемого вращения и снижения механического сопротивления. Опорная рама спроектирована таким образом, чтобы сохранять положение роликов при повторяющемся контакте с судном и распределять возникающие нагрузки на стенки дока, причальную конструкцию, стенку шлюза, направляющую конструкцию или другую поддерживающую инфраструктуру.
Практический пример: установка роликового крыла на ремонтном предприятии сухогрузов дедвейтом 52 000 тонн в Южной Корее
Крупный судоремонтный завод на южном побережье Южной Кореи управляет несколькими сухими доками для коммерческих судов, включая сухогрузы, контейнеровозы и большие многоцелевые грузовые суда. Один из входов в сухой док часто использовался судами дедвейтом от 40 000 до 60 000 тонн. Существующая система защиты состояла в основном из стационарных резиновых элементов, однако оперативная группа заметила значительное трение, когда суда соприкасались с входной конструкцией под углом.
Верфь инициировала проект усовершенствования, направленный на снижение трения при сохранении адекватной защиты от ударов. Для участков входа с высоким контактом была выбрана система Roller Fender. При инженерной оценке учитывались размеры крупнейших регулярно обслуживаемых судов, доступное место для установки, скорость подхода судна, высота контакта и ожидаемое направление относительного движения.
В выбранной системе использовались сверхпрочные цилиндрические резиновые ролики, поддерживаемые стальными валами и усиленными конструкционными кронштейнами. Монтаж осуществлялся поэтапно на наиболее контактных участках входа в док. Каждый ролик после механической фиксации проверялся на свободное вращение, а перед вводом системы в регулярную эксплуатацию проверялись места соединения.
В первых эксплуатационных испытаниях участвовал балкер дедвейтом около 52 000 тонн. Когда корпус соприкасался с роликовыми крыльями, цилиндрические ролики вращались в ответ на продольное движение судна. Контакт был более прогрессивным, чем при предыдущей стационарной схеме, и сосуд проходил через вход без наблюдавшегося ранее выраженного скользящего взаимодействия.
После первоначального испытания система контролировалась во время нескольких операций стыковки. Проверка показала, что поверхности роликов испытывают распределенный контакт, а не постоянное истирание в одном стационарном месте. Верфь также сообщила, что расположение роликов обеспечивает более предсказуемую траекторию контакта при незначительных боковых отклонениях при выравнивании судна.
Функции
Высокопрочный резиновый ролик с контролируемой деформацией
Резиновый ролик спроектирован таким образом, чтобы выдерживать повторяющиеся механические нагрузки, сохраняя при этом контролируемую упругую деформацию. Во время контакта с судном резиновый корпус сжимается в соответствии с приложенной нагрузкой и геометрией контакта, создавая деформируемый интерфейс между корпусом и несущей конструкцией. Эта деформация распределяет контактную силу по соответствующей площади и препятствует прямой передаче всей ударной нагрузки на жесткое соединение конструкции.
Вращающийся вал и конструкция передачи нагрузки
Вал отвечает за поддержку катка и передачу рабочих усилий на опорную раму. Во время контакта сосуд прикладывает к резиновому ролику комбинацию радиальных и тангенциальных сил. Эти силы передаются через резиновый корпус на вал, а затем на подшипники, кронштейны и соединения конструкции.
Уменьшение трения за счет контакта качения
Одной из основных инженерных функций роликовых кранцев является уменьшение трения, возникающего при движении судна вдоль защищаемой конструкции. Вращающийся ролик изменяет это взаимодействие, позволяя контактному элементу вращаться в ответ на движение сосуда. Вместо того, чтобы полностью полагаться на скользящую деформацию, ролик следует за относительным движением корпуса посредством вращения.
Адаптируемая структурная конфигурация для морской инфраструктуры
Системы роликовых крыльев можно настроить для различных морских конструкций, регулируя размеры роликов, ориентацию монтажа, расстояние и геометрию опорной рамы. Такая адаптируемость позволяет применять один и тот же основной принцип работы к стенам сухих доков, шлюзовым конструкциям, углам причалов, системам направления судов и другим местам с ограниченным зазором.
Часто задаваемые вопросы
Какие факторы следует учитывать при выборе диаметра и длины роликового крыла?
К основным факторам относятся водоизмещение судна, геометрия корпуса, высота контакта, скорость подхода, угол контакта, ожидаемая частота контакта, доступный зазор для установки и грузоподъемность несущей конструкции. Диаметр ролика влияет на геометрию контакта и доступный диапазон деформации, а длина ролика определяет эффективную площадь контакта.
Могут ли роликовые крылья работать непрерывно в морской воде и на открытом воздухе?
Роликовые крылья могут быть предназначены для эксплуатации в морской воде, но резиновая смесь и металлические компоненты должны выбираться в соответствии с фактическими условиями окружающей среды. Резина должна обладать соответствующей устойчивостью к истиранию, атмосферным воздействиям и повторяющейся механической деформации. Стальные компоненты требуют соответствующей защиты от коррозии при воздействии брызг морской воды, влажности или атмосферных условий.
Как обычно проверяется техническое состояние роликового крыла?
Осмотр должен охватывать резиновый ролик, вал, систему подшипников или втулок, каркас конструкции, анкерные соединения и защитное покрытие. Ролик должен вращаться без чрезмерного сопротивления, чрезмерного шума или видимого смещения. Резиновую поверхность следует проверить на наличие трещин, чрезмерного истирания, порезов или остаточной деформации.
Можно ли адаптировать роликовые крылья для существующего сухого дока или шлюзовой конструкции?
Да. Для проектов модернизации обычно требуются индивидуальные конфигурации, поскольку существующие конструкции могут иметь фиксированные размеры и ограниченное пространство для установки. Перед производством следует проверить доступную монтажную поверхность, места крепления, несущую способность конструкции, требуемую высоту роликов и зону контакта с резервуаром.
Какую информацию следует предоставить для составления технического предложения по роликовым крыльям?
Полезная техническая информация включает тип судна и приблизительный дедвейт, размеры судна, если таковые имеются, ожидаемую скорость причаливания или транзита, направление контакта, место установки, необходимые размеры роликов, если они уже указаны, количество единиц, ориентацию монтажа и доступные структурные чертежи.
