Бампер для буксира Отличные амортизирующие характеристики Морской каучук Сертифицированное качество

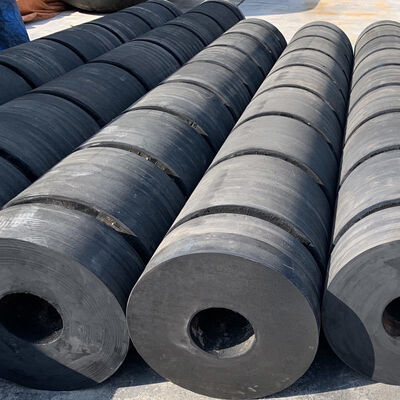

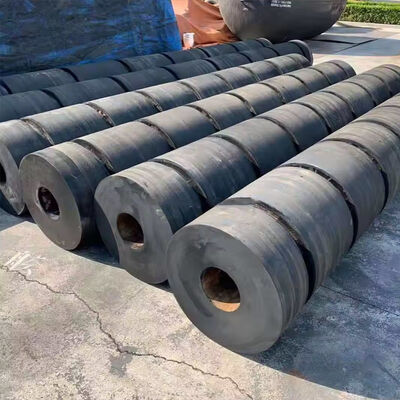

Бамперы для буксиров — это спроектированные морские резиновые компоненты, предназначенные для обеспечения контролируемой защиты буксиров во время операций по управлению судами, буксировке, сопровождению, толканию, швартовке, отшвартовке и позиционированию плавучего оборудования. Система устанавливается в обозначенных зонах контакта корпуса буксира и функционирует как гибкий механический интерфейс между буксиром и другим судном или морской конструкцией.
При нормальной эксплуатации бампер подвергается сжатию, ударам, трению, сдвигу и повторяющимся циклическим нагрузкам. Его конструктивное назначение — поглощать и распределять контактные силы до того, как они достигнут стального корпуса, а также снижать концентрированное давление, передаваемое на контактирующее судно. Эта функция особенно важна для буксиров, поскольку контакт судно-судно часто является преднамеренной частью маневрирования, а не нештатным событием.
Пример из практики: Бамперы для буксиров флота речного порта в Бразилии
Оператор речного порта в Бразилии эксплуатировал флот обычных буксиров мощностью 1900 л.с., используемых для помощи балкерам и речным баржам на оживленном внутреннем грузовом терминале. Один из буксиров водоизмещением 310 тонн был в основном предназначен для обработки барж и маневрирования балкеров. Поскольку терминал работал непрерывно в течение всего года, буксир еженедельно выполнял большое количество циклов толкания и буксировки.
Существующая система бамперов судна находилась в эксплуатации в течение длительного периода и показала значительный износ в районе плеч носа и боковых контактных зон. Наиболее заметной проблемой была неравномерная абразия, вызванная повторяющимся контактом со стальными баржами во время позиционирования на низкой скорости. Поверхность бампера истончилась в нескольких зонах с высоким контактом, в то время как другие участки испытали значительно меньший износ.
Оператор хотел улучшить однородность системы бамперов без внесения существенных изменений в конструкцию корпуса буксира. Поэтому проект был сосредоточен на замене изношенных компонентов конфигурацией, совместимой с существующими точками крепления, при одновременном улучшении распределения контактной зоны.
Технические характеристики
| Место происхождения |
Китай |
| Торговая марка |
Hongruntong Marine |
| Наименование продукта |
Бамперы для буксиров |
| Материал |
Высококачественный натуральный каучук |
| Гарантия |
3 года |
| Стандарт |
PIANC2002, HGT2866-2016 |
| Прочность на растяжение |
≥16 МПа |
| Твердость |
≤82 по Шору А |
| Срок службы |
15-20 лет |
| Сервис |
OEM или ODM |
| Цвет |
Требования заказчика |
| Применение |
Буксир, рабочий катер и т. д. |
Технические размеры
| D*d |
E |
A макс. |
B макс. |
C |
M |
F |
L |
| 250*125 |
190 |
200 |
570 |
500 |
75 |
300 |
2-13 метров в одном разделе или соединенные для большей длины |
| 300*150 |
225 |
225 |
600 |
700 |
75 |
350 |
|
| 380*190 |
280 |
225 |
650 |
800 |
100 |
400 |
|
| 400*200 |
300 |
250 |
670 |
800 |
100 |
400 |
|
| 450*225 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 480*240 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 500*250 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 540*270 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 600*300 |
450 |
300 |
800 |
900 |
125 |
500 |
|
| 700*350 |
500 |
350 |
870 |
950 |
125 |
500 |
|
| 800*400 |
600 |
350 |
930 |
1000 |
125 |
500 |
|
| 900*450 |
675 |
350 |
1000 |
1100 |
150 |
500 |
|
Ключевые особенности

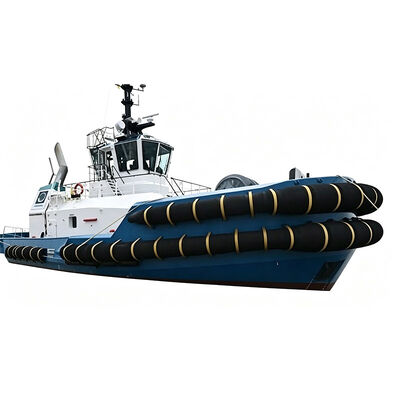

Точно подобранный профиль для защиты носа и плеч
Носовая и плечевая части буксира могут испытывать иные условия контакта, чем центральные боковые секции. Во время толкания буксир может приближаться к судну под углом, вызывая контакт в районе плеча носа до того, как сила распределится вдоль борта. Поэтому профиль бампера должен учитывать изменяющуюся геометрию контакта, не создавая чрезмерных локальных напряжений.
Бамперы для буксиров могут быть изготовлены с размерами и профилями, соответствующими этим конкретным участкам корпуса. Геометрия поперечного сечения определяет доступную площадь контакта и контролирует деформацию резины при увеличении нагрузки. Правильно подобранный профиль может соответствовать контактирующей поверхности корпуса, сохраняя достаточную толщину материала для многократной эксплуатации.
Контролируемая сила реакции и контактное давление
Бампер должен поглощать энергию контакта, не создавая чрезмерной силы реакции. Эти два требования тесно связаны с твердостью резины, размерами профиля, характеристиками сжатия и доступным пространством для деформации.
При сжатии бампера его сила реакции увеличивается в зависимости от степени деформации. Подходящий профиль позволяет резине прогрессивно деформироваться в пределах предполагаемого рабочего диапазона. Такая контролируемая реакция помогает распределить нагрузку контакта, а не передавать резкую силу непосредственно на корпус буксира.
Устойчивость к усталости для высокочастотных рабочих циклов
Буксир, работающий в коммерческом порту, может испытать тысячи циклов контакта за время своей службы. Каждый цикл вызывает деформацию в резиновом теле, за которой следует частичное или полное восстановление. Повторяющаяся деформация создает усталостные напряжения, которые необходимо учитывать при выборе материала и профиля.
Резиновая смесь выбирается таким образом, чтобы сохранять свои функциональные характеристики при повторяющихся механических нагрузках. Правильная вулканизация и контролируемое производство также важны, поскольку внутренняя однородность материала влияет на поведение при усталости.
Устойчивость к атмосферным воздействиям и морской воде для длительного воздействия морской среды
Бамперы для буксиров остаются подверженными воздействию внешней среды на протяжении всего срока службы. В отличие от защищенных машинных компонентов, они регулярно подвергаются воздействию морской воды, дождя, солнечного света, солевых отложений, перепадов температур и механических загрязнений.
Резиновая смесь может быть выбрана таким образом, чтобы обеспечить устойчивость к распространенным морским экологическим нагрузкам. Устойчивость к атмосферным воздействиям помогает снизить ухудшение состояния, вызванное длительным воздействием ультрафиолета, в то время как подходящие свойства материала поддерживают постоянную эластичность в условиях эксплуатации на открытом воздухе.
Применение
- Речные порты и терминалы внутренних водных путей: Речные буксиры часто работают в ограниченных навигационных каналах, где толкание и обработка барж требуют повторяющегося физического контакта.
- Терминалы для навалочных и генеральных грузов: Буксиры, обслуживающие терминалы для навалочных и генеральных грузов, часто помогают крупным судам при швартовке и отходе.
- Ремонт и модернизация флота: Старые буксиры часто требуют замены бамперов при сохранении оригинальных конструкций корпуса и креплений.
Почему выбирают Hongruntong Marine
- Многолетний опыт производства: Более 30 лет опыта производства в морской и промышленной сферах.
- Индивидуальное проектирование: Работа по чертежам судна, монтажным размерам или измерениям, предоставленным заказчиком, для совместимых конструкций.
- Контроль производства и спецификаций: Комплексный контроль качества, включая проверку размеров и инспекцию материалов.
- Скоординированные поставки для обслуживания флота: Поддержка организованных закупок флота с четким указанием спецификаций для различных судов.
Часто задаваемые вопросы
1. Могут ли бамперы для буксиров поставляться с различными профилями для разных участков корпуса?
Да. Различные участки корпуса могут требовать различных резиновых профилей или размеров, поскольку направление контакта и доступное пространство для установки могут варьироваться. Носовые, плечевые, кормовые и боковые секции могут быть спроектированы отдельно при необходимости, сохраняя при этом совместимость со всей системой защиты.
2. Какая информация должна быть предоставлена при запросе коммерческого предложения?
Полезная информация включает тип буксира, размеры, водоизмещение, требуемый профиль бампера, длину отдельных секций, количество, твердость резины (если указано), размеры крепления и требования к доставке. Существующие чертежи или фотографии с точными измерениями могут значительно улучшить техническую оценку для проектов замены.
3. Подходят ли бамперы для буксиров для многократного толкания стальных барж?
Да. Они могут быть спроектированы для многократного сжатия и скользящего контакта со стальными баржами. Для таких применений спецификация резины должна уделять особое внимание износостойкости, усталостной прочности, площади контакта и характеристикам деформации, поскольку повторяющееся боковое движение может вызвать значительный износ поверхности.
4. Можно ли заменить систему бамперов без модификации корпуса буксира?
Во многих проектах замены новые бамперы могут быть изготовлены в соответствии с существующей системой крепления, минимизируя модификацию корпуса. Однако существующая опорная конструкция должна быть проверена перед заменой, поскольку коррозия, деформация, поврежденные точки крепления или структурные изменения могут повлиять на установку.
5. Что следует проверять при осмотре бампера?
Осмотр должен включать проверку износа поверхности, трещин, порезов, аномальной деформации, необратимых изменений профиля, обнаженной арматуры (если применимо), состояния креплений и зазоров между соседними секциями. Особое внимание следует уделить участкам, подверженным частому контакту. Частота осмотров должна отражать интенсивность эксплуатации буксира и условия окружающей среды.
