Морской причальный отбойник, коррозионностойкий, с высокой ударной прочностью для швартовки судов
Морской причальный отбойник, коррозионностойкий, с высокой ударной прочностью для швартовки судов
Обзор продукта

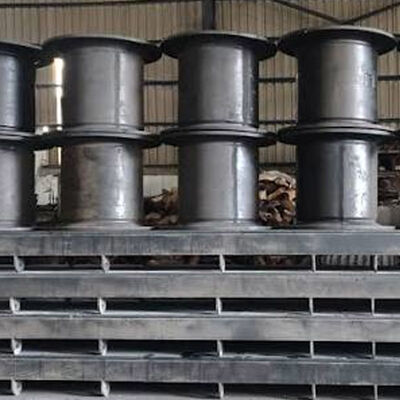

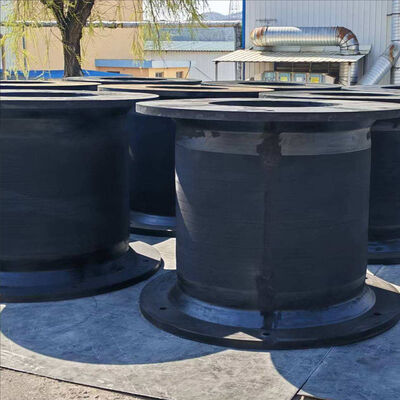

Ячеистый резиновый отбойник представляет собой отбойник сжатия, предназначенный для поглощения энергии швартовки и контроля силы реакции между судами и стационарными морскими сооружениями. Его компактная цилиндрическая геометрия позволяет резиновому корпусу подвергаться контролируемому осевому сжатию при приближении судна к причальной стенке, пирсу, дельфину, причальной поверхности или другой опорной конструкции.
Основной корпус изготовлен из специально разработанной резины морского класса, предназначенной для высокой прочности, долговечности, износостойкости, атмосферостойкости и многократной деформации. Резиновая смесь может быть разработана в соответствии с ожидаемыми условиями эксплуатации, включая воздействие соленой воды, влажность, ультрафиолетовое излучение, озон, перепады температур и частые механические нагрузки.
Пример из практики: Причал для промышленных танкеров в Средиземноморье
Типичный промышленный терминал для танкеров в Средиземноморье потребовал замены устаревшего оборудования защиты причала на погрузочном пирсе, используемом продуктовыми танкерами среднего размера. Существующая система отбойников подверглась прогрессирующему разрушению резины и износу на нескольких контактных поверхностях, что привело к непостоянным условиям контакта судна с причалом.
Система ячеистых резиновых отбойников была сконфигурирована с армированными резиновыми корпусами, стальными крепежными компонентами и передними контактными панелями с поверхностями скольжения из СВМПЭ. Резиновая смесь была выбрана для длительного воздействия морской среды, а открытые стальные компоненты были обеспечены соответствующей антикоррозионной защитой для соленой среды.
Технические характеристики
| Название продукта |
Ячеистый резиновый отбойник |
| Название бренда |
Hongruntong Marine |
| Материал |
Высококачественная натуральная резина |
| Сила реакции |
29-4626 кН |
| Поглощение энергии |
4-6102 кНм |
| Твердость |
≤82 по Шору А |
| Стандарт |
PIANC2002, HGT2866-2016 |
| Срок службы |
15-20 лет |
| Сервис |
OEM или ODM |
| Особенности |
Прочная, надежная, проверенная конструкция |
| Применение |
Порт, док, причал и т. д. |
Размеры модели
| Модель |
H [мм] |
h [мм] |
D1 [мм] |
D2 [мм] |
n-t [мм] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Ключевые особенности
Инженерная разработка материалов для стабильной эластичной работы
Резиновая смесь является критически важным компонентом производительности ячеистого резинового отбойника, поскольку материал должен многократно поглощать механическую энергию без чрезмерной остаточной деформации. Резиновая смесь обеспечивает контролируемый баланс между эластичностью, твердостью, прочностью на растяжение, сопротивлением разрыву и усталостной прочностью.
Контролируемое сжатие и надежная передача нагрузки
Цилиндрическая ячеистая геометрия предназначена для обеспечения контролируемой деформации при осевом сжатии. При приближении судна к причалу отбойник постепенно сжимается и создает силу реакции, противодействующую движению судна.
Антикоррозионная защита и долговечные морские аксессуары
Стальные панели, цепи, кронштейны, анкерные болты, шайбы и другие открытые компоненты защищены от морской коррозии. Опорные стальные компоненты могут быть изготовлены и защищены в соответствии с требованиями проекта с соответствующей подготовкой поверхности и системами защитных покрытий.
Точная конфигурация для долгосрочного управления жизненным циклом
Системы ячеистых резиновых отбойников могут быть сконфигурированы в соответствии с размерами и структурными условиями отдельных причалов. Эта гибкость особенно важна при реконструкции причалов, где существующие анкерные точки и структурные размеры могут отличаться от вновь разработанных установок.
Применение

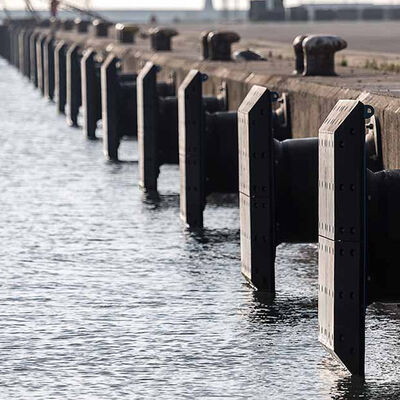

- Причалы для промышленных танкеров и погрузочные пирсы: Подходит для причалов танкеров, где важны контролируемая сила реакции и стабильные условия контакта
- Дельфины портов и независимые причальные сооружения: Компактные и структурно согласованные системы отбойников для дельфинов и аналогичных морских сооружений
- Проекты реконструкции и замены причалов: Индивидуальные конфигурации для существующих портов и промышленных морских объектов, требующих замены отбойников
Почему стоит выбрать Hongruntong Marine
Более 30 лет опыта производства морской продукции
Hongruntong Marine имеет более чем 30-летний опыт производства морской продукции и резинового морского оборудования. Этот многолетний производственный опыт обеспечивает практическое понимание морской рабочей среды и международных требований к морским проектам.
Инженерная кастомизация для индивидуальных причалов
Каждый причал имеет различные характеристики судов, структурные ограничения и требования к установке. Hongruntong Marine координирует конфигурации ячеистых резиновых отбойников с параметрами проекта, включая водоизмещение судна, скорость швартовки, структурные ограничения и существующие размеры монтажа.
Контролируемое производство и контроль качества
Производственные процессы направлены на обеспечение соответствия инженерным требованиям и готовой продукции. Контроль включает размеры, внешний вид резины, физические свойства, конфигурацию фланца и точность сборки в соответствии с техническими характеристиками.
Интегрированная техническая поддержка и учет жизненного цикла
Hongruntong Marine рассматривает ячеистый резиновый отбойник как комплексную систему морской защиты. Технические обсуждения охватывают выбор отбойника, требования к установке, инспекцию и планирование замены для обеспечения снижения требований к техническому обслуживанию и экономичной долгосрочной эксплуатации.
Часто задаваемые вопросы
Как определяется необходимый размер ячеистого резинового отбойника?
Размер должен выбираться в зависимости от водоизмещения судна, скорости швартовки, угла швартовки, доступного сжатия, требуемого поглощения энергии, допустимой силы реакции, расстояния между отбойниками и опорной конструкции. Только размера судна недостаточно для окончательного выбора.

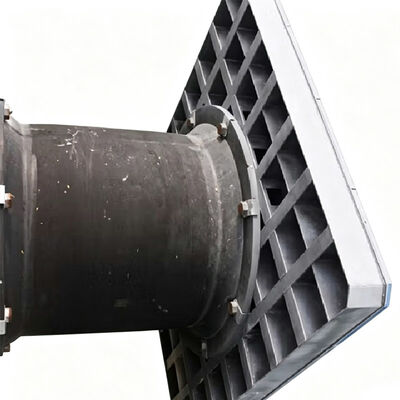

Может ли ячеистый резиновый отбойник поставляться с передней панелью и скользящей поверхностью из СВМПЭ?
Да. Полная система может быть сконфигурирована со стальной передней панелью и скользящей поверхностью из СВМПЭ, если проект требует распределения большей площади контакта или снижения трения при движении судна.
Как следует защищать стальные компоненты от морской коррозии?
Стальные фланцы, панели, кронштейны, цепи и анкерные компоненты должны иметь антикоррозионную защиту, подходящую для ожидаемого воздействия морской среды. Спецификация покрытия или материала может быть выбрана в зависимости от воздействия морской воды, атмосферных условий и требований к техническому обслуживанию.
Какая инспекция рекомендуется после установки?
Инспекция должна включать проверку деформации резины, поверхностных трещин или порезов, аномального истирания, выравнивания передней панели, износа СВМПЭ, состояния анкерных болтов, состояния цепей и кронштейнов, а также коррозии открытых стальных компонентов.
Может ли Hongruntong Marine предоставить испытания и техническую документацию для конкретных проектов?
Испытания и документация для конкретных проектов могут быть организованы в соответствии с согласованной технической спецификацией и применимыми требованиями проекта. Документация может включать информацию о размерах, данные о материалах, записи об инспекции, результаты испытаний, чертежи и информацию об упаковке.
