Резиновое крыло D, экономящее пространство, устойчивая конструкция, простое обслуживание

Резиновые отбойники D-типа: Пространствосберегающая, стабильная конструкция, простое обслуживание

Описание

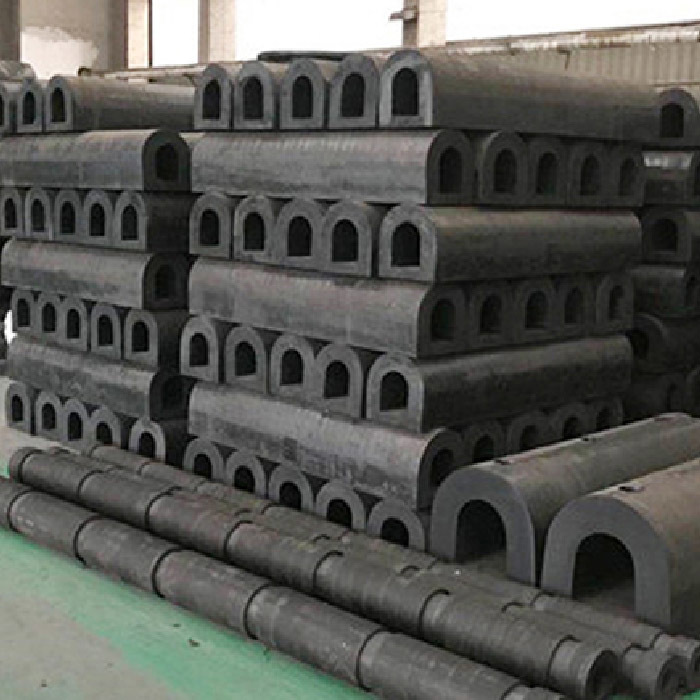

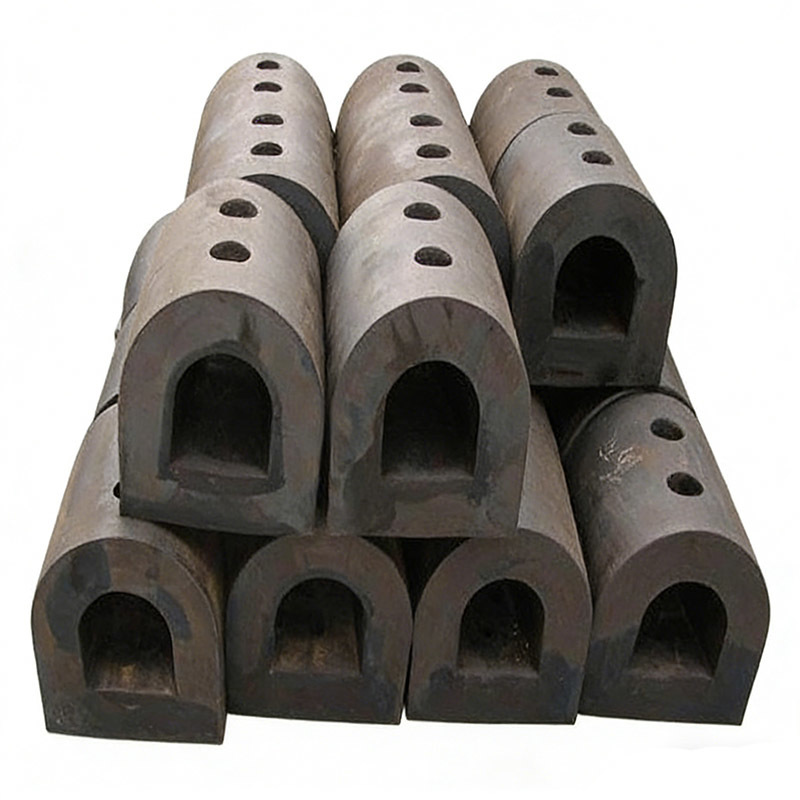

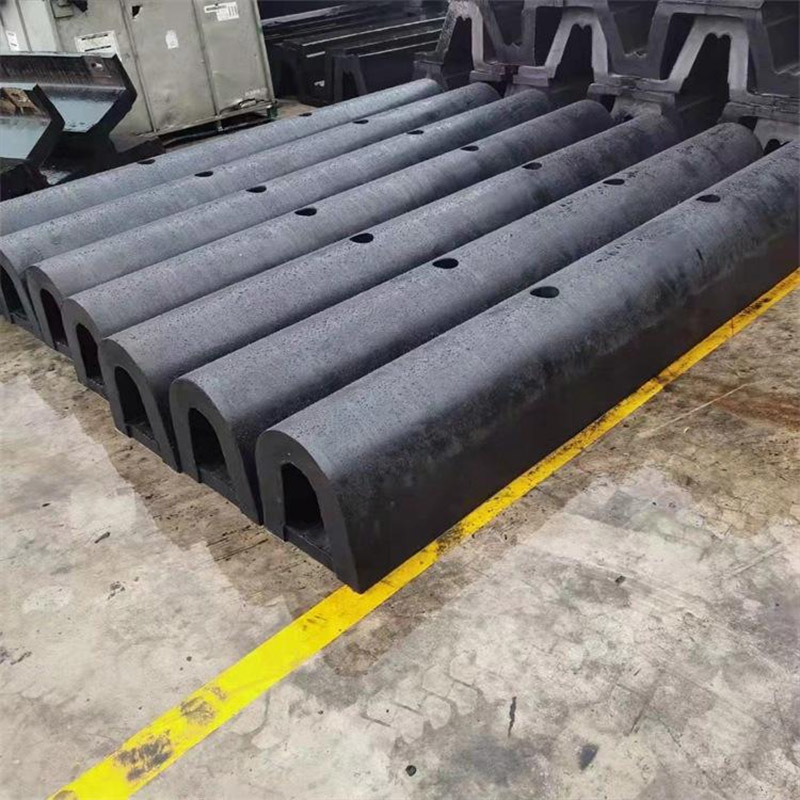

Отбойники D-типа — это универсальные линейные резиновые морские отбойные системы, предназначенные для контролируемого поглощения энергии и защиты конструкций в широком диапазоне условий швартовки и контакта с судами. Характеризующиеся своим отличительным D-образным поперечным сечением, эти отбойники сочетают плоскую монтажную поверхность с полукруглой ударной поверхностью, обеспечивая стабильную установку и предсказуемое поведение при сжатии под нагрузкой.

Изготовленные из натурального каучука премиум-класса или опциональных компаундов EPDM, отбойники D-типа Hongruntong Marine разработаны для обеспечения стабильных механических характеристик при повторяющихся циклах сжатия. Состав компаунда оптимизирован для достижения сбалансированного сочетания прочности на разрыв, относительного удлинения при разрыве, сопротивления раздиру и стабильности твердости. Это гарантирует, что отбойник эффективно поглощает кинетическую энергию, сохраняя структурную целостность на протяжении всего срока службы.

Доступные в стандартных высотах от 100 мм до 500 мм, а также изготавливаемые на заказ по длине, твердости и конфигурации монтажа, отбойники D-типа могут быть адаптированы для буксиров, барж, паромных терминалов, коммерческих портов, морских платформ, сухих доков и промышленных прибрежных сооружений. Их конструктивная простота, коррозионная стойкость и низкие требования к техническому обслуживанию делают их экономичным, но технически надежным решением для защиты морской инфраструктуры.

Предотвращая прямой контакт стали со сталью и снижая пиковые ударные нагрузки, отбойники D-типа повышают безопасность эксплуатации, защищают покрытия корпуса, продлевают срок службы инфраструктуры и сокращают долгосрочные расходы на техническое обслуживание.

Пример из практики – Оптимизация высокочастотного терминала контейнерных фидеров

Прибрежный терминал контейнерных фидеров, обслуживающий суда водоизмещением от 15 000 до 35 000 тонн, столкнулся с повторяющимся разрушением края причала из-за частых ежедневных операций швартовки. При более чем 1500 ежегодных заходах судов существующая устаревшая система резиновых полос демонстрировала ускоренное затвердевание и растрескивание, что приводило к непостоянному поглощению энергии и увеличению структурных нагрузок на железобетонную стенку причала.

После технической оценки водоизмещения судов, скорости швартовки, приливного диапазона и пределов структурной нагрузки, Hongruntong Marine рекомендовала установку тяжелых отбойников D-типа высотой 450 мм, изготовленных из натурального каучука с высоким модулем упругости и усиленными зонами болтовых отверстий.

Установка была завершена во время планового окна технического обслуживания без необходимости капитальной реконструкции причала. В течение первого операционного года на терминале было отмечено заметное сокращение растрескивания поверхности причала и сколов по краям. Капитаны судов сообщили об улучшении стабильности швартовки и снижении вибрации при контакте. Инспекции технического обслуживания, проведенные через 24 месяца после установки, не выявили значительного разрыва поверхности, остаточной деформации или деградации, связанной с УФ-излучением.

Портовое управление подтвердило измеримую экономию затрат на жизненный цикл благодаря снижению частоты ремонтов и продлению срока службы инфраструктуры. Основываясь на этих результатах, терминал включил отбойники D-типа в свои будущие стандарты проектирования расширения.

Технические характеристики

Особенности

Инженерное прогрессивное поглощение энергии

Определяющим преимуществом отбойника D-типа является его контролируемая кривая реактивной силы. Полукруглое внешнее профиль прогрессивно деформируется по мере увеличения ударной нагрузки, обеспечивая плавное рассеивание энергии, а не резкую передачу силы. Такое постепенное сжатие снижает пиковые реактивные нагрузки, которые в противном случае могли бы повредить обшивку корпуса судна или бетонные конструкции стенки причала. Геометрия обеспечивает предсказуемую работу в различных сценариях удара, включая лобовой и косой контакт.

Высокая прочность на разрыв и сопротивление раздиру

Hongruntong Marine применяет передовые методы вулканизации для достижения оптимальной плотности молекулярных поперечных связей в резиновом компаунде. Это повышает прочность на разрыв и относительное удлинение при разрыве, позволяя отбойнику выдерживать многократное сжатие без внутреннего растрескивания. Высокое сопротивление раздиру минимизирует расщепление краев и поверхностные повреждения, вызванные трением от стальных корпусов, якорных цепей или докового оборудования. Эти характеристики критически важны в условиях высокочастотной швартовки.

Сопротивление усталости и остаточной деформации

В морских условиях отбойники подвергаются тысячам циклов сжатия в течение срока службы. Резина низкого качества может подвергаться остаточной деформации, снижая эффективную способность поглощения энергии. Наши отбойники D-типа разработаны для сопротивления остаточной деформации при сжатии и деградации от усталости. Даже после длительной статической нагрузки или повторяющихся ударов отбойник возвращается в исходную форму, сохраняя надежную амортизирующую способность.

Экологическая долговечность в суровых морских условиях

Резиновый компаунд содержит антиоксиданты и ингибиторы озона для защиты от деградации, вызванной УФ-излучением, погружением в соленую воду и промышленными загрязнителями. Опциональный материал EPDM обеспечивает превосходную стойкость для тропического климата или морских установок. Отбойник сохраняет стабильную эластичность в диапазоне температур от –25°C до +75°C, обеспечивая стабильную функциональность в различных условиях окружающей среды.

Надежная и стабильная конфигурация монтажа

Плоская задняя поверхность облегчает надежное крепление болтами к стальным или бетонным основаниям. Предварительно просверленные монтажные отверстия могут быть изготовлены на заказ в соответствии со спецификациями проекта, а усиленные зоны вокруг болтовых соединений предотвращают концентрацию напряжений при затяжке. Эта структурная стабильность обеспечивает долгосрочное выравнивание и предотвращает вращение или отсоединение при косом ударе судна.

Применение

Буксиры и портовые вспомогательные суда

Отбойники D-типа широко устанавливаются на носовых и боковых секциях корпусов буксиров, участвующих в толкании, сопровождении и маневрировании более крупных судов. Их способность поглощать боковые силы при сохранении структурной стабильности делает их особенно подходящими для постоянного оперативного контакта. Конструкция отбойника снижает передачу вибрации на конструкцию судна и улучшает управляемость при маневрировании во время швартовки.

Коммерческие порты и грузовые терминалы

На терминалах генеральных грузов, навалочных грузов и контейнерных фидеров отбойники D-типа обеспечивают надежную защиту средней нагрузки для стенок причалов и причальных сооружений. Они идеально подходят для объектов с частыми графиками швартовки, но умеренными требованиями к энергии удара. Их долговечность и низкие эксплуатационные расходы снижают долгосрочные операционные расходы портовых властей.

Сухие доки и судоремонтные верфи

На предприятиях судостроения и технического обслуживания суда часто требуют бокового перемещения в ограниченных доковых пространствах. Отбойники D-типа защищают как покрытия корпуса, так и стенки дока от непреднамеренных контактных повреждений. Их размерная стабильность и эластическое восстановление обеспечивают стабильную работу при повторяющихся операциях выравнивания.

Почему стоит выбрать Hongruntong Marine

Глубокое техническое понимание динамики морских ударов

Hongruntong Marine не просто производит резиновые профили; мы предлагаем инженерные решения для морской защиты. Наша техническая команда оценивает критические параметры, включая водоизмещение судна, скорость подхода, угол швартовки, приливный диапазон и пределы структурной нагрузки, прежде чем рекомендовать соответствующие размеры отбойника и твердость компаунда. Это гарантирует, что каждая установка оптимизирована для реальных условий эксплуатации, а не для общих предположений.

Передовая инженерия материалов и контролируемое производство

Мы осуществляем строгий контроль над выбором сырья и процессами смешивания. Резиновые составы разрабатываются для достижения точной твердости, прочности на разрыв и характеристик удлинения. Каждая производственная партия проходит всесторонние механические испытания, включая проверку прочности на разрыв, измерение удлинения, калибровку твердости и симуляцию ускоренного старения. Этот научный подход обеспечивает равномерную производительность всех поставляемых единиц.

Точное производство и системы обеспечения качестваТочность размеров имеет решающее значение для эффективной установки и распределения нагрузки. Наши процессы экструзии и формования соответствуют строгим допускам для обеспечения правильного выравнивания при монтаже. Проверка качества поверхности гарантирует отсутствие трещин, пустот или внутренних дефектов. Документация по отслеживанию качества доступна для поддержки инженерной проверки и требований к закупкам.

Гибкость индивидуализации и адаптивность к проекту

Хотя стандартные размеры легко доступны, Hongruntong Marine предлагает индивидуальные высоты, длины, уровни твердости и конфигурации болтов для удовлетворения конкретных требований проекта. Будь то модернизация устаревшей инфраструктуры или проектирование новых портовых сооружений, мы предлагаем индивидуальные решения, подкрепленные техническими чертежами и консультациями.

Долгосрочное партнерство и послепродажная поддержка

Мы делаем акцент на устойчивом сотрудничестве с верфями, операторами флота и портовыми властями. Поставка запасных секций, обновление технической документации и помощь в оценке производительности доступны на протяжении всего жизненного цикла продукта. Наша цель – не просто поставка продукции, а обеспечение долгосрочной эксплуатационной надежности для наших клиентов.

Часто задаваемые вопросы

1. Какой диапазон размеров доступен для отбойников D-типа?

Стандартные высоты обычно варьируются от 100 мм до 500 мм. Индивидуальные размеры и длины могут быть изготовлены в соответствии с требованиями проекта.
2. Какие варианты твердости предлагаются?

Обычные значения твердости находятся в диапазоне от 60 до 80 по Шору А. Конкретная твердость может быть настроена в соответствии с рассчитанными требованиями к реактивной силе.
3. Подходят ли отбойники D-типа для терминалов с высокой частотой швартовки?

Да. При правильном выборе на основе расчетов энергии швартовки они надежно работают при повторяющихся циклах сжатия.
4. Можно ли их устанавливать как на стальные, так и на бетонные поверхности?

Да. Плоское монтажное основание позволяет надежно крепить болтами к железобетонным стенкам причала или стальным конструктивным рамам с использованием коррозионно-стойких анкеров.
5. Каков ожидаемый срок службы?

При умеренной или высокой операционной частоте срок службы обычно превышает 8-12 лет, в зависимости от условий окружающей среды и практики технического обслуживания.
