Киллерный резиновый кранцевый отбойник. Высокое поглощение энергии. Низкая реакция. Длительный срок службы

Резиновый кранцевый отбойник с высоким поглощением энергии и низкой реакцией, длительный срок службы

Описание

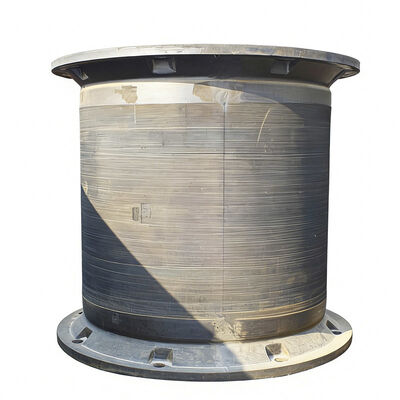

Резиновые кранцевые отбойники являются одним из самых надежных и механически стабильных решений для поглощения энергии в современной морской инженерии. Их круглая, поло-ячеистая структура позволяет корпусу отбойника равномерно сжиматься под воздействием швартовных сил, сохраняя при этом плавную, предсказуемую кривую реакции. По сравнению с коническими или цилиндрическими отбойниками, ячеистая структура распределяет напряжение более равномерно по окружности, предотвращая чрезмерные локальные сдвиги, которые могут привести к преждевременному растрескиванию. Геометрия обеспечивает отличную передачу нагрузки как на фронтальную панель, так и на конструкцию причала. В результате резиновые кранцевые отбойники особенно подходят для портов, где важны постоянство, повторяемость и долговременная стабильность деформации.

Состав материала разработан из морских сортов натурального и синтетического каучука, дополненных антивозрастными агентами, озоностойкими добавками и структурными армирующими наполнителями. Эта формула позволяет отбойнику сохранять свою эластичность после тысяч циклов сжатия в суровых морских условиях. Даже при длительном воздействии соляного тумана, влажности, ультрафиолетового излучения и перепадов температуры резина сохраняет стабильную твердость и низкую остаточную деформацию сжатия. Кроме того, интегрированные стальные фланцы отбойника, изготовленные из высокопрочных стальных пластин и защищенные коррозионностойкими покрытиями, обеспечивают надежное крепление к фронтальной панели, обращенной к корпусу судна, и к стенке причала.

Пример из практики

Крупный терминал навалочных грузов на Ближнем Востоке столкнулся с серьезными проблемами со своей предыдущей системой отбойников. Порт обслуживал суда класса Capesize и post-Panamax, прибывающие со значительными колебаниями скорости подхода из-за сезонных песчаных бурь и бокового ветра. Существующие конические отбойники испытывали неравномерное сжатие и локальные пики напряжения, что приводило к усталости резины, растрескиванию и непредсказуемым реакционным силам. Терминалу требовалось решение, обеспечивающее более стабильное поглощение энергии и превосходную долговечность в абразивной, насыщенной песком морской среде.

Hongruntong Marine провела полное моделирование энергии швартовки с использованием параметров судна, приливных колебаний и диапазонов скорости подхода. Инженеры рекомендовали серию больших резиновых кранцевых отбойников в сочетании с усиленными фронтальными панелями, оснащенными сверхтолстыми лицевыми накладками из UHMW-PE. Ячеистая конструкция с симметричным поведением при сжатии продемонстрировала значительно улучшенную стабильность как при нормальных, так и при внецентренных условиях швартовки. После установки картографирование давления на корпус в реальном времени показало снижение пиковых реакционных сил на 18% и более равномерное распределение контактного давления по корпусу судна.

В течение первых двух лет эксплуатации отбойники не показали признаков расслоения резины, деформации фланцев или нестабильности сжатия — даже при частом истирании песком. Инспекции технического обслуживания показали снижение на 30% требуемых проверок на месте, и порт зафиксировал ноль незапланированных простоев, связанных с системой отбойников. Проект в конечном итоге подтвердил, что хорошо спроектированные резиновые кранцевые отбойники могут существенно повысить безопасность швартовки и снизить затраты на техническое обслуживание в сложных условиях навалочных грузов.

Технические характеристики

Особенности

Стабильная и предсказуемая кривая реакции
Круглое тело ячейки обеспечивает равномерное радиальное сжатие во всем диапазоне отклонения. Это приводит к исключительно стабильному механическому поведению, что означает, что отбойник поддерживает предсказуемые реакционные силы даже при переменных скоростях швартовки, угловых контактах или повторяющихся последовательностях сжатия. Для портов, уделяющих приоритетное внимание эксплуатационной безопасности, эта предсказуемая производительность минимизирует риск повреждения корпуса судна, перенапряжения переборки и непредвиденной нагрузки на конструкцию. В отличие от некоторых традиционных отбойников, конструкция ячейки эффективно снижает концентрацию напряжений, симметрично распределяя нагрузку, предотвращая преждевременную усталость резины.

Высокое поглощение энергии с уменьшенным давлением на корпус
Резиновые кранцевые отбойники обеспечивают оптимальное соотношение между поглощением энергии и реакционной силой. Это гарантирует, что суда — в том числе суда с большим водоизмещением — испытывают минимальное давление на корпус во время швартовки. Широкая геометрия ячейки увеличивает площадь контакта при сопряжении с фронтальной панелью, что приводит к снижению локального напряжения. Эта функция особенно полезна для судов с чувствительными покрытиями корпуса, танкеров СПГ с окрашенными поверхностями и балкеров, которым требуются контролируемые диапазоны швартовки.

Усиленный стальной фланец для структурной надежности
Интегрированные стальные фланцы изготавливаются с точными допусками по плоскостности и высокопрочной морской стали. Благодаря оптимизированной вулканизации резина и сталь образуют прочную, когезионную связь, которая предотвращает разделение при больших нагрузках. Конечно-элементный анализ применяется на этапе проектирования для проверки распределения напряжений по кольцу фланца, обеспечивая долгосрочную надежность как в статических, так и в динамических сценариях швартовки. Антикоррозионные покрытия дополнительно повышают долговечность в условиях высокой солености и влажности.

Превосходная устойчивость к старению, озону и ультрафиолету
Резиновая смесь разработана с использованием передовых антиоксидантных и антиозоновых добавок. Это позволяет отбойнику сохранять свои механические свойства даже после многих лет воздействия сильного солнечного света, высоких температур или воздуха, богатого озоном. Низкая остаточная деформация сжатия гарантирует, что отбойник сохраняет свою форму и характеристики поглощения энергии на протяжении всего срока службы, снижая потребность в замене или частом техническом обслуживании.

Применение

Причалы с высокими ударными нагрузками и переменной скоростью подхода
Порты, которые обслуживают суда, прибывающие в различных погодных условиях, требуют отбойников со стабильными кривыми реакции. Ячеистые отбойники сохраняют постоянство даже при нерегулярных скоростях.

Терминалы, подверженные приливным колебаниям
Объекты с большими приливными перепадами выигрывают от предсказуемой выходной силы, что обеспечивает более безопасную швартовку в широком диапазоне условий осадки.

Суровые или абразивные морские условия
Места с песком, взвешенными отложениями или сильным воздействием ультрафиолета полагаются на устойчивость отбойника к старению и оптимизированный для истирания состав резины.

Почему стоит выбрать Hongruntong Marine

Hongruntong Marine выделяется как мировой поставщик инженерных решений для отбойников благодаря своим интегрированным возможностям проектирования, производства, тестирования и инжиниринга. Компания разрабатывает собственные резиновые смеси, постоянно совершенствуя соотношения технического углерода, отвердителей, антиоксидантов и армирующих наполнителей для достижения исключительных механических характеристик. Эта научно-исследовательская и опытно-конструкторская деятельность позволяет Hongruntong адаптировать резиновые формулы для удовлетворения конкретных потребностей различных климатических и экологических условий.

Каждый резиновый кранцевый отбойник проходит конечно-элементное моделирование для проверки поведения при деформации, распределения деформации сдвига и траекторий нагрузки на фланец перед производством пресс-формы. Этот инженерный подход гарантирует, что каждая модель надежно работает как в стандартных, так и в экстремальных условиях швартовки. Производственные мощности Hongruntong используют автоматизированные системы вулканизации, которые точно контролируют градиенты температуры, время отверждения и уровни давления. Это приводит к стабильной твердости резины, структурной целостности и точности размеров во всех производственных партиях.

Контроль качества осуществляется в соответствии со строгими руководящими принципами PIANC и ISO 17357. Сторонние инспекционные агентства — включая CCS, ABS и BV — проводят свидетельские испытания на прочность при растяжении, твердость, удлинение, характеристики сжатия и качество склеивания. Каждый отбойник отслеживается с помощью серийной производственной записи, в которой документируются смешивание сырья, подготовка резиновых листов, отверждение пресс-формы и этапы окончательной проверки.

Hongruntong также предоставляет комплексную инженерную поддержку. Услуги включают расчеты энергии швартовки, анализ конструкции причала, проектирование панелей отбойников, изготовление стальных конструкций и руководство по установке на месте. Для сложных модернизаций или новых терминалов компания выполняет оптимизацию планировки, моделирование швартовки и долгосрочное прогнозирование деформации. Глобальная послепродажная поддержка гарантирует, что операторы получают своевременные рекомендации по инспекции, техническому обслуживанию и аудиту производительности.

FAQ

В1: Будут ли резиновые кранцевые отбойники деформироваться после сильных ударов?
О: Нет. Резиновая смесь разработана с низкой остаточной деформацией сжатия, что обеспечивает полное упругое восстановление в пределах номинального диапазона сжатия.

В2: Можно ли повторно использовать болты фланца отбойника после установки?
О: Повторное использование не рекомендуется. Болты следует заменять во время капитального ремонта, чтобы обеспечить точную предварительную нагрузку и долгосрочную структурную стабильность.

В3: Доступны ли индивидуальные высоты или диаметры отбойников?
О: Да. Hongruntong предлагает индивидуальные пресс-формы и размеры в соответствии с конкретными требованиями к энергии швартовки.

В4: Как проверяется производительность продукта перед отправкой?
О: Каждый отбойник проходит испытания на сжатие в соответствии с рекомендациями PIANC, а также испытания на твердость, растяжение, удлинение и склеивание.

В5: Каков рекомендуемый интервал осмотра?
О: Обычно каждые 6–12 месяцев, в зависимости от условий причала, частоты судов и воздействия окружающей среды.
